制冷設備技術方案

 水機一般分為以下幾類：螺桿式冷水機組、離心式冷水機組、水環熱泵機組、板管蒸發式冷凝螺桿冷水機組、蓄冷空調。

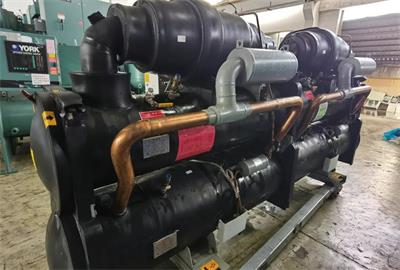

1、螺桿式冷水機組

壓縮機采用螺桿式故名螺桿式冷水機，機組由蒸發器出來的狀態為氣體的冷媒；經壓縮機絕熱壓縮以后，變成高溫高壓狀態。被壓縮后的氣體冷媒，在冷凝器中，等壓冷卻冷凝，經冷凝后變化成液態冷媒，再經節流閥膨脹到低壓，變成氣液混合物。其中低溫低壓下的液態冷媒，在蒸發器中吸收被冷物質的熱量，重新變成氣態冷媒。氣態冷媒經管道重新進入壓縮機，開始新的循環。這就是冷凍循環的四個過程。也是螺桿式冷水機的主要工作原理。

1）根據其所用的螺桿式制冷壓縮機不同分類：

①、螺桿式制冷壓縮機分為雙螺桿和單螺桿兩種。

②根據其冷凝方式又分為水冷螺桿式冷水機組和風冷螺桿式冷水機。

③根據壓縮機的密封結構形式分為開啟式、半封閉式和全封閉式。

④根據空調功能分為單冷型和熱泵型。

⑤根據采用制冷劑不同分為 R134a和 R22 兩種。

⑥根據蒸發器的結構不同分為普通型和滿液型。

2) 產品選用要點：

①螺桿式冷水機組的主要控制參數為制冷性能系數， 額定制冷量， 輸入功率以及制冷劑類型等。

②冷水機組的選用應根據冷負荷及用途來考慮。對于低負荷運轉工況時間較長的制冷系統，宜選用多機頭活塞式壓縮機組或螺桿式壓縮機組，便于調節和節能。

③選用冷水機組時，優先考慮性能系數值較高的機組。根據資料統計，一般冷水機組全年在 100% 負荷下運行時間約占總運行時間的 1/4 以下?？傔\(yùn)行時間內 100%、75%、50%、25% 負荷的運行時間比例大致為 2.3%、41.5%、46.1%、10.1%。因此，在選用冷水機組時應優先考慮效率曲線比較平坦的機型。同時， 在設計選用時應考慮冷水機組負荷的調節范圍。多機頭螺桿式冷水機組部分負荷性能優良，可根據實際情況選用。

3) 選用冷水機組時，應注意名義工況的條件。冷水機組的實際產冷量與下列因素有關：

a) 冷水出水溫度和流量；

b) 冷卻水的進水溫度、流量以及污垢系數。

4) 選用冷水機組時，應注意該型號機組的正常工作范圍， 主要是主電機的電流限值是名義工況下的軸功率的電流值。

5) 在設計選用中應注意：

在名義工況流量下，冷水的出口溫度不應超過 15℃，風冷機組室外干球溫度不應超過 43℃。若須超過上述范圍時，應了解壓縮機的使用范圍是否允許，所配主電機的功率是否足夠。

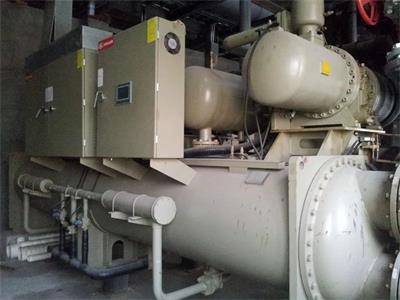

2、離心式冷水機組

離心式冷水機組是利用電作為動力源， 氟利昂制冷劑在蒸發器內蒸發吸收載冷劑水的熱量進行制冷，蒸發吸熱后的氟利昂濕蒸汽被壓縮機壓縮成高溫高壓氣體， 經水冷冷凝器冷凝后變成液體，經膨脹閥節流進入蒸發器再循環。從而制取 7℃- 12℃冷凍水供空調末端空氣調節。

①  離心式冷水機組冷量衰減主要由水質引起：機組的冷凝器和蒸發器皆為換熱器，如傳熱管壁結垢，則機組制冷量下降，但是冷凝器和蒸發器在廠家設計過程中，已考慮方便清洗，其冷量隨著使用時間的長久，冷量衰減很少，幾乎沒有。

離心壓縮機平均壽命 75000 小時， 機組氟利昂和油已加好， 用戶現場接上水電即可使用。

機組無需大修，只需水系統的清洗，維修費用低。膨脹閥節流進入蒸發器再循環。從而制取 7℃ - 12℃冷凍水供空調末端空氣調節。

離心式冷水機組的主要控制參數為制冷性能系數，額定制冷量，輸入功率以及制冷劑類型等。

泰安市優德環境科技有限公司提示：冷水機組的選用應根據冷負荷及用途來考慮選用冷水機組時，優先考慮性能系數值較高的機組。設計選用時，一般按級端條件下可能需要的冷量較大值選取。根據資料統計，一般冷水機組全年在 100% 負荷下運行時間約占總運行時間的 1/4 以下?？傔\(yùn)行時間內 100%、75%、50%、25% 負荷的運行時間比例大致為 2.3%、41.5%、46.1%、10.1%。因此，在選用冷水機組時應優先考慮效率曲線比較平坦的機型。同時，在設計選用時應考慮冷水機組負荷的調節范圍。

選用冷水機組時， 泰安市優德環境科技有限公司建議客戶應注意名義工況的條件。冷水機組的實際產冷量與下列因素有關：

a) 冷水出水溫度和流量

b) 冷卻水的進水溫度、流量以及污垢系數。

選用冷水機組時，應注意該型號機組的正常工作范圍，主要是主電機的電流限值是名義工況下的軸功率的電流值。

在設計選用中應注意：在名義工況流量下，冷水的出口溫度不應超過 15℃，風冷機組室外干球溫度不應超過 43℃。若須超過上述范圍時，應了解壓縮機的使用范圍是否允許，所配主電機的功率是否足夠。
