制冷設備技術方案

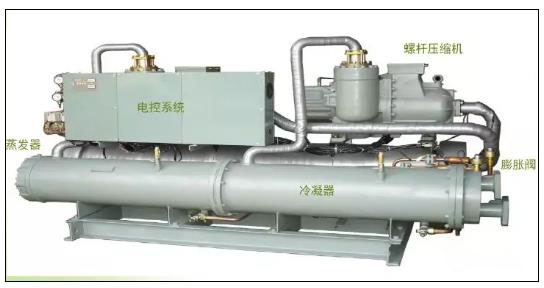

一、螺桿式冷水機組：

螺桿式冷水機組是以各種形式的螺桿壓縮機為主機的冷水機組。它是由螺桿式制冷壓縮機、冷凝器、蒸發器、熱力膨脹閥、油分離器以及自控元件和儀表等組成的組裝式制冷裝置。目前，螺桿式冷水機組在我國制冷空調領域內得到越來越廣泛的應用，其典型制冷量范圍為700~1000kW。

優點：

1、結構簡單，運動部件少，易損件少，壽命長。

2、圓周運動平穩，低負荷運轉時無“喘振”現象。

3、壓縮比可高，EER值高。

4、可在10%~100%范圍內無級調節，部分負荷時效率高，節電顯著。

5、對濕沖程不敏感。

缺點：

1、價格比活塞式高。單機容量比離心式小，轉速比離心式低。

2、潤滑油系統較復雜，耗油量大。

3、大容量機組噪聲比離心式高。

4、要求加工精度和裝配精度高。

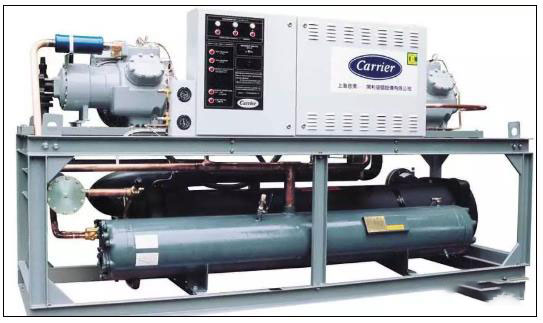

二、活塞式冷水機組

活塞式冷水機組是以活塞式壓縮機為主機的冷水機組。機組由制冷壓縮機與冷凝器、蒸發器、熱力膨脹閥等組裝而成，并配有自動能量調節和自動安全保護裝置?；钊麎嚎s機裝置系統比較簡單，這類壓縮機一般低溫工況用的多！

優點：

1、適用壓力范圍廣； 可維修性強。

2 、采用多機頭，高速多缸，性能可得到改善。

3、用材簡單，可用一般金屬材料，加工容易，造價低。

缺點：

1、零部件多，易損件多。

2、壓縮比低，單機制冷量小，卸缸調節，不能無級調節。

3、屬上下往復運動，振動較大，單位制冷量重量指標較大。

4、對液擊很敏感。

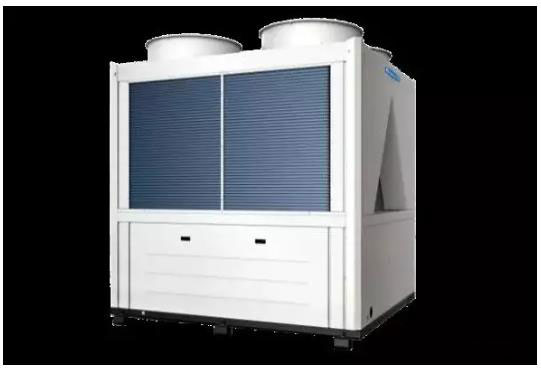

三、模塊式冷水機組

由多臺模塊式冷水機單元并聯組成的。采用微電腦協調控制多回路工作，每個壓縮機都能獨立地進行能量調節，模塊式機組可由多達13個單元組合而成，模塊式冷水機組內設有電腦監控系統，控制整個機組，按空調負荷的大小，定期啟停各臺壓縮機或?qū)⒏咚龠\(yùn)行變?yōu)榈退龠\(yùn)行，包括每一個獨立制冷系統和整機運行。

優點：

1、按照冷負荷變化，隨時調整運行的模塊數，使輸出冷量與空調負荷達到配合，節約能耗。

2、多臺壓縮機并聯工作有保障。

3、重量輕，外型尺寸小，節省建筑面積；

4、模塊式的組合，對制冷系統提供大的備用能力，而且擴大機組容量非常簡單易行。

缺點：

1、對水質要求較高，一旦結垢阻塞，就會影響冷凝器和蒸發器的傳熱。

2、造價高、零部件多，易損件多，維護費用高。?

3、壓縮比低，單機制冷量小。??

4、單機頭部分負荷下調節性能差，不能進行無級調節?

5、單位制冷量重量指標較大。

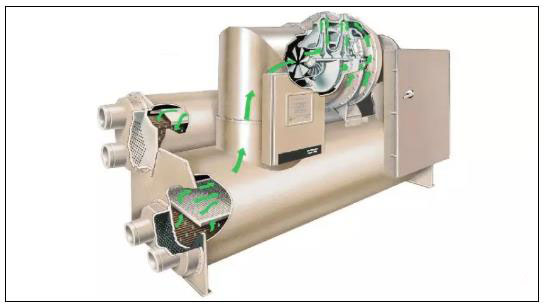

四、離心式冷水機組

離心式冷水機組由氟利昂制冷劑在蒸發器內蒸發吸收載冷劑水的熱量進行制冷，蒸發吸熱后的氟利昂濕蒸汽被壓縮機壓縮成高溫高壓氣體，經水冷冷凝器冷凝后變成液體，經膨脹閥節流進入蒸發器再循環。從而制取7℃-12℃冷凍水供空調末端空氣調節。

優點：

1、葉輪轉速高，輸氣量大，單機容量大

2、易損件少，工作可靠，結構緊湊，運轉平穩，振動小，噪聲低

3、單位制冷量重量指標小

4、制冷劑中不混有潤滑油，蒸發器和冷凝器的傳熱性能好

5、EER值高，在10%~100%內可無級調節

缺點：

1、單級壓縮機在低負荷時會出現“喘振”現象，在滿負荷運轉平穩

2、對材料強度，加工精度和制造質量要求嚴格

3、當運行工況偏離設計工況時效率下降較快，制冷量隨蒸發溫度降低而減少幅度比活塞式快。

4.離心負壓系統，外氣易侵入，有產生化學變化腐蝕管路的危險

五、水源熱泵機組

以水為熱源的可進行制冷/制熱循環的一種熱泵型整體式水-空氣式 或水-水式空調裝置，制熱時以水為熱源而在制冷時以水為排熱源。采用循環流動于共用管路中的水、從水井、湖泊或河流中抽取的水或在地下盤管中循環流動的水為冷（熱）源，制取冷（熱）風或冷（熱）水的設備。包括一個使用側換熱設備、壓縮機、熱源側換熱設備，具有單制冷或制冷兼制熱功能。

優點：

1、節約能源，在冬季運行時，可回收熱量。

2、一機多運，運行穩定。

3、環境效應顯著。

4、能效比高。

缺點：

1、受可利用的水源條件限制，受水層的地理結構的限制。

2、系統容易發生源側與負荷側的水串水現象。

3、受到不同地區及國家能源政策、燃料價格的影響。

4、一次性投資及運行費比較高。
