制冷設備技術方案

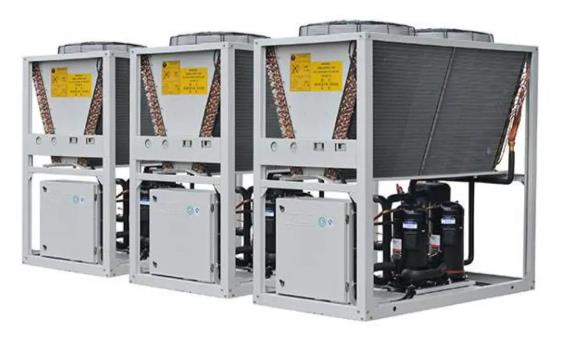

在工業領域，冷水機組是一種常見的溫控設備，可以為機床、實驗設備、激光設備及橡塑機械等設備的使用提供恒溫恒流的冷卻水。在使用、運行過程中，由于自然磨損、使用不當或保養不當?shù)瓤赡軙?huì)出現一些故障，像水泵、電控元件和電源等發生問題時，一般情況下簡易的故障，使用者自行檢查就可以快速解決，但是冷水機組的壓縮機、蒸發器和冷凝器等核心組件一旦出現故障，就需要專門人員進行處理了。根據制冷形式的不同，工業冷水機組一般可分為水冷式冷水機組和風冷式冷水機組，日常運行時的巡檢內容略有不同。下面就機組運行中經常出現的故障及解決辦法做一下簡介。

1、冷水機組無法啟動：

查看供電電壓是否正常，是否有缺相的情況；排查冷水機的電路接線有沒有松動的情況，并緊固接線的接頭。

2、循環水泵無法運轉：

檢查連接水泵交流接觸器的過載保護是否發生了保護，如果是由于過載保護切斷了水泵的電路，先檢查供電電壓是否符合冷水機組銘牌上標注的電壓值，然后再檢查水泵的葉輪是否可以正常轉動，逐一排除這些問題后，再將過載保護的RESET鍵復位即可。

對于3HP以下規格的風冷式冷水機組，大多是采用220V的單相電壓，需要檢查水泵的電容是否燒壞，如果是循環水泵線圈燒壞，需要將水泵拆下并修理或更換即可。

3、機組出現了高壓報警：

首先排除是否是由于電氣故障引起的誤報。比如高壓保護繼電器受潮、接觸不良或損壞，電子板受潮或損壞，通信故障等引起的誤報。

然后檢查冷卻水流量，如果流量不足，機組進出水壓力差變小引起報警。造成水流量不足的原因有可能是：系統缺水或存有空氣，解決辦法是在管道高處安裝排氣閥進行排氣；管道的過濾器堵塞或過濾器選用不當（比如濾網過細導致過水能力受限），應選用合適的過濾器并定期清理過濾網；水泵選用偏小，與額定冷卻水流量不配套。

如果是風冷式冷水機組，有可能是冷凝器風扇發生故障，比如冷凝風扇未啟動或反轉或風機接觸器壞了等。首先觀察冷凝風扇的運轉是否正常，如果風扇沒有運轉，則檢查電機是否損壞。另外，檢查冷凝器翅片的表面是否有污垢，或翅片上有較多的灰塵，用壓縮空氣或高壓水槍沖洗清潔冷凝器翅片表面。

在對機組制冷系統進行維修后，如果抽真空不好，制冷劑內混有空氣、氮?dú)獾炔荒Y(jié)氣體，也會發生高壓報警，需要重新排出系統的制冷劑，重新抽真空后再充注制冷劑?；蛘呤侵评鋭┏渥⑦^(guò)多導致高壓報警，需要檢查系統中制冷劑的壓力值，判定制冷劑是否充注過多。

4、機組出現了低壓報警：

首先排除電氣故障引起誤報。比如由于低壓保護繼電器受潮短路、接觸不良或損壞，電子板受潮或損壞，通信故障等引起低壓報警，檢查控制電路及相應電氣部件。

檢查系統中是否缺少制冷劑，檢查制冷系統的管路是否存在漏點，如果有泄露的部位則應補焊處理，并補充制冷劑。

檢查過濾器是否堵塞，拆洗或更換過濾器。檢查膨脹閥開啟度，可以適當減少膨脹閥開啟度。

檢查蒸發器進水溫度及進水量，如果進水設定溫度過低或通過蒸發器的水量不足都會引起低壓報警。

5、工業冷水機組出現斷水故障：

一般情況下，工業冷水機組的冷凍水系統，或者是水冷式冷水機組的冷卻水系統會出現斷水的故障。

如果是水冷式冷水機組的冷卻水系統出現斷水故障，由于冷凝器中的熱量無法被冷卻水帶走，造成冷凝器內的冷媒壓力升高，所以斷水時冷水機組也會提示高壓報警并自動停機。

斷水故障大多是由于水泵工作不正常造成的，先排查冷水機循環泵的接線端是否有松動的情況，用電流表檢查循環泵的運行電流是否在額定值范圍內以及繼電器和過載保護器的工作是否正常。

斷水故障還有可能是供水水源出現了問題，需要檢查水路系統如閥門、管路等是否通暢。通常冷水機組內的水泵是可以單獨運行的，可以在不開啟制冷系統的情況下檢查水路系統。

6、日常巡檢時，對正在運行的工業冷水機組的制冷系統，通過“一看、二聽、三摸”的檢查方法，做好預防性檢查。

“看”，就是查看冷水機組的壓力表和溫度計的指示值，查看壓縮機的潤滑油油量，查看蒸發器和吸氣管的結露或結霜情況?？磯毫Ρ砭褪强磯嚎s機的吸氣和排氣壓力是否適當，另外就是要看油壓表的壓力和壓縮機曲軸箱的油面指示器是否正常，看降溫速度是否正常。

“聽”，就是聽壓縮機運行時的各種噪聲，聽制冷劑在膨脹閥里的流動聲音，聽壓縮機運行時的各種噪聲。開啟式壓縮機在正常運轉時，一般都會發出輕微的且均勻的“嚓嚓嚓”聲，或閥片的輕微“嘀嘀嘀”聲。但下面的聲音都是不正常的：

“通通通”是壓縮機發生液擊時的聲音：

“吱吱吱”是開啟式壓縮機軸封的干摩擦聲音；

“嗒嗒嗒”是壓縮機內部金屬撞擊聲，說明內部運動件有松動；

“啪啪啪”是傳動帶損壞后的聲音；

“空空空”是壓縮機飛輪鍵槽配合松動的撞擊聲音。

另外，聽膨脹閥內制冷劑的流動聲，正常的聲音應該是輕微的“咝—”聲，較響的“咝—”聲和斷續的“咝、咝”聲都說明膨脹閥工作不正常。

“摸”，就是摸系統的管路和部件的冷熱程度及感知設備的振動情況。在保證安全的前提下，可以在壓縮機啟動15分鐘后，摸一下壓縮機前后端蓋的溫度（一般不超過30度）。若發現燙手，說明溫度過高，應停機檢查?；蛘呤窃谶\(yùn)行時，觸摸一下過濾器表面的溫度，溫度較低甚至表面已經結露，說明過濾器有堵塞。另外，制冷裝置正常運行時，壓縮機的吸氣管應結露或結霜，排氣管應該比較熱，如果不是，則說明冷水機組的制冷系統運行不正常。同時，觀察一下機組是否振動較大，機組振動大時，大多是因?yàn)榈啬_螺母松動引起。
